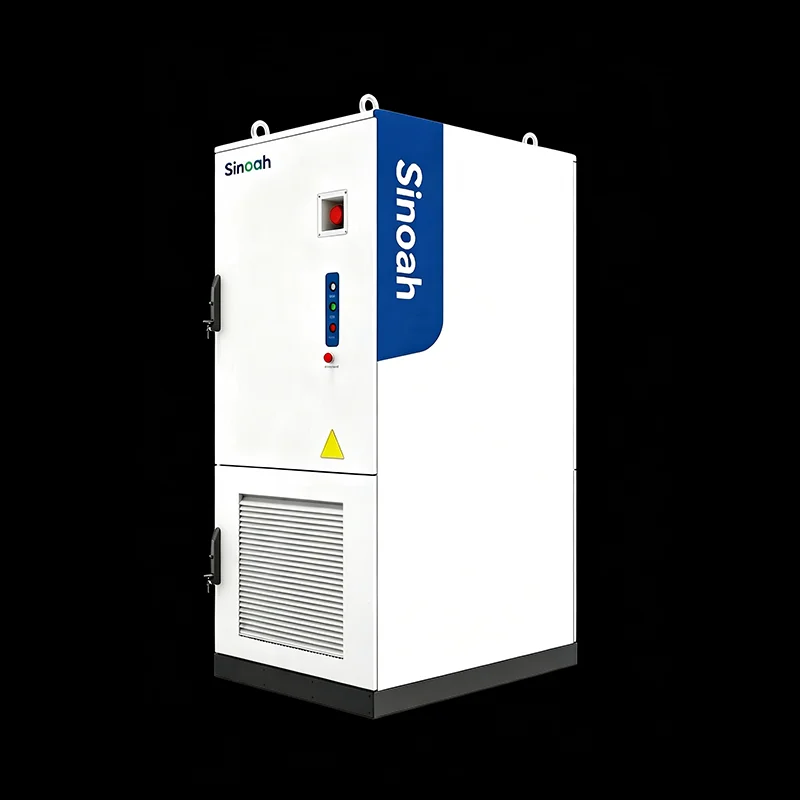

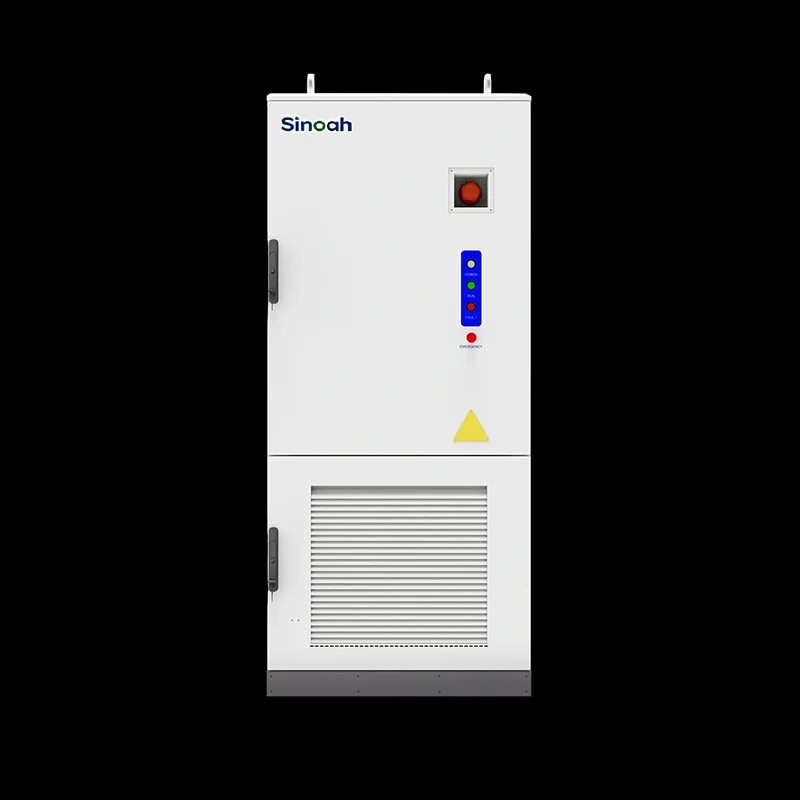

خزانة ESS مبردة بالسوائل بقدرة 125 كيلووات / 261 كيلووات في الساعة

مع خلايا LFP بقدرة 314 أمبير في الساعة، وعمر دورة يزيد عن 8000 دورة، واختلافات في درجة حرارة الخلية يمكن التحكم فيها ضمن 3 درجات مئوية، وضمان خلية لمدة 10 سنوات، فإن خزانة ESS المبردة بالسوائل بقدرة 125 كيلووات / 261 كيلووات في الساعة من Sinoah Energy مناسبة للمصانع والفنادق والمستودعات والمباني التجارية ومشاريع الطاقة الشمسية والتخزين ومواقع شحن المركبات الكهربائية. تشغل العلبة المدمجة مقاس 1050 × 1350 × 2400 مم حوالي 1.4 مترًا مربعًا وتوفر حماية IP55 للتركيبات الخارجية الصعبة.

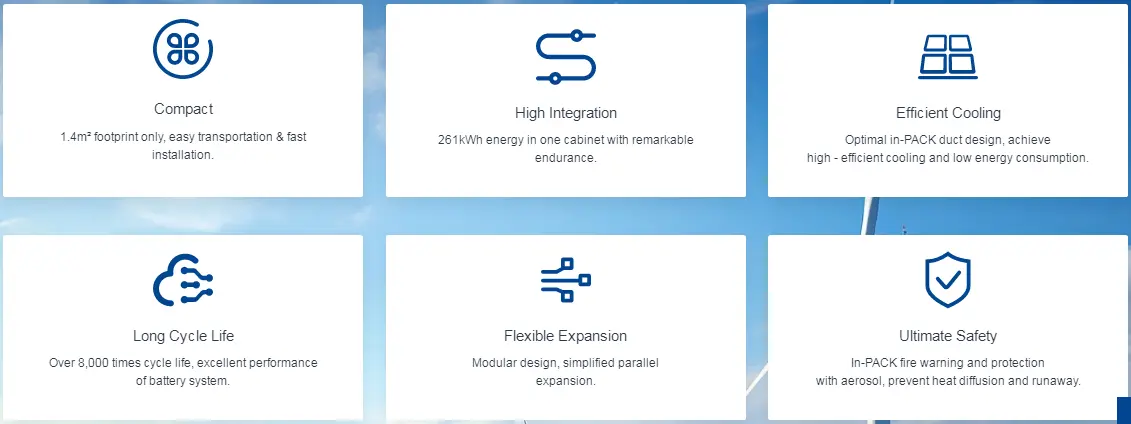

تصميم الكل في واحد لنشر ESS التجاري بشكل أسرع

تدمج خزانة Sinoah Energy 125kW / 261kWh المبردة بالسوائل ESS المكونات الرئيسية المطلوبة لتخزين الطاقة التجارية في نظام واحد يتم تجميعه في المصنع. يستخدم نظام البطارية خلايا LFP 3.2V/314Ah تم تكوينها كـ 1P260S، مما يوفر سعة 261 كيلووات في الساعة مع نطاق جهد 728-936 فولت تيار مستمر.

تدير أجهزة الكمبيوتر ثنائية الاتجاه بقدرة 125 كيلو وات مع مخرج تيار متردد 400 فولت تحويل الطاقة في اتجاهين بين البطارية والشبكة، بينما يقوم نظام إدارة المباني المدمج بمراقبة ظروف البطارية بشكل مستمر على مستوى الخلية. يتحكم نظام الإدارة البيئية المدمج في إستراتيجيات التشغيل مثل تقليل أوقات الذروة، وتحويل الأحمال، وتحسين التعريفات، واستخدام الطاقة المتجددة. يعمل التوزيع المتكامل للطاقة، والقياس، وقواطع الدائرة، والحماية من زيادة التيار، والتبريد، والحماية من حرائق الهباء الجوي على تقليل تعقيد تركيب الموقع.

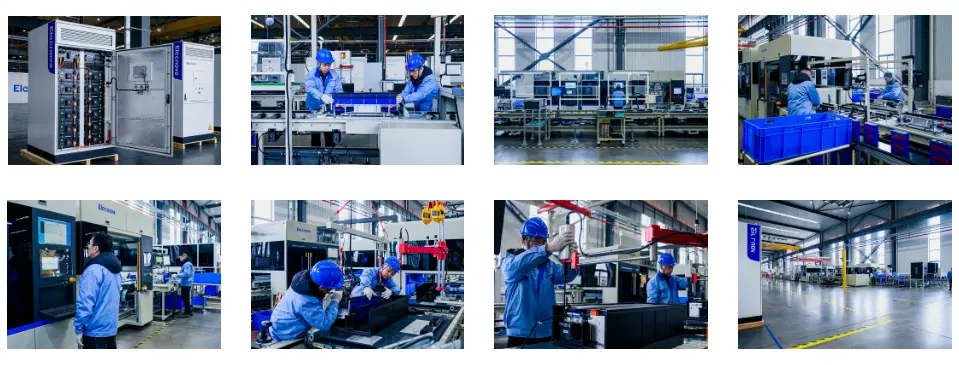

نظرًا لأن الخزانة تم تجميعها مسبقًا واختبارها في المصنع، يحتاج العملاء بشكل أساسي إلى إعداد أساس التثبيت وإكمال التوصيلات الكهربائية المطلوبة، مما يساعد على تقليل وقت النشر مقارنةً بالبطارية المثبتة بشكل منفصل، وأجهزة الكمبيوتر، ومعدات التحكم.

طاقة تبلغ 125 كيلووات وسعة 261 كيلووات في الساعة لإدارة الطاقة التجارية

يوفر الجمع بين إنتاج الطاقة بقدرة 125 كيلووات وسعة الطاقة البالغة 261 كيلووات في الساعة توازنًا عمليًا بين إدارة الطلب على الطاقة وتحويل الطاقة. بالنسبة للشركات التي تعاني من فترات ذروة الطلب قصيرة الأمد، يمكن للنظام تفريغ الطاقة بسرعة لتقليل الطلب على طاقة الشبكة. بالنسبة لتطبيقات وقت الاستخدام، يمكن شحنها خلال فترات منخفضة التكلفة وتفريغها عندما تكون أسعار الكهرباء أعلى.

تعتمد مدة النسخ الاحتياطي الفعلية على الحمل المتصل. عند حمل ثابت قدره 125 كيلووات، تمثل السعة الاسمية البالغة 261 كيلووات في الساعة ما يقرب من ساعتين من إمدادات الطاقة النظرية قبل فقدان النظام وإعدادات الاحتياطي. يمكن للأحمال الحرجة المنخفضة أن تزيد من مدة النسخ الاحتياطي المتاحة، مما يجعل الخزانة مناسبة لاستراتيجيات الطاقة المختلفة في حالات الطوارئ.

تبريد سائل متقدم مع موازنة درجة الحرارة في حدود 3 درجات مئوية

يؤثر توحيد درجة حرارة البطارية بشكل مباشر على عمر الخلايا وسلامتها وأداء النظام على المدى الطويل. يستخدم Sinoah Energy ECO-E261LP-2A التبريد السائل على مستوى العبوة للحفاظ على اختلافات درجة حرارة الخلية في حدود 3 درجات مئوية.

تساعد درجات حرارة الخلية الأكثر تجانسًا على تقليل الضغط الحراري الموضعي ودعم أداء الشحن والتفريغ المتسق. يتم دمج نظام التبريد السائل مع تبريد الهواء القسري لأجهزة الكمبيوتر والمكونات الكهربائية الأخرى، مما يؤدي إلى إنشاء بنية إدارة حرارية هجينة.

ويدعم هذا النهج أيضًا تصميم خزانة مدمج، مما يسمح بسعة بطارية تبلغ 261 كيلووات في الساعة لتناسب حاوية مقاس 1050 × 1350 × 2400 مم. تم تصميم النظام للتشغيل في درجات الحرارة المحيطة من -25 درجة مئوية إلى +55 درجة مئوية.

نظام الإدارة البيئية الذكي لحلاقة أوقات الذروة وتحويل الأحمال وتحسين الطاقة الشمسية

يسمح نظام الإدارة البيئية المتكامل لمجلس الوزراء Sinoah Energy ESS بالاستجابة للطلب المتغير على الكهرباء وأسعار الطاقة. بدلاً من العمل كبطارية احتياطية فقط، يمكن للنظام إدارة كيفية ووقت تخزين الكهرباء واستخدامها.

1. حلاقة الذروة وتحويل الأحمال

خلال فترات ارتفاع الطلب على الكهرباء، يمكن لنظام الإدارة البيئية أن يأمر البطارية بتفريغها وتقليل كمية الطاقة المسحوبة من الشبكة. خلال فترات انخفاض الطلب، يمكن للنظام إعادة شحن البطارية. وهذا يساعد الشركات على إدارة ذروات الطلب وتحسين ملف استهلاك الكهرباء لديها.

2. تحسين تعرفة وقت الاستخدام

يمكن للشركات التي تعمل بموجب تعريفات الكهرباء وقت الاستخدام شحن البطارية خلال فترات انخفاض التكلفة وتفريغها خلال فترات ارتفاع التكلفة. وتعتمد المنفعة المالية على أسعار الكهرباء المحلية، وجداول التشغيل، وكفاءة النظام، واستراتيجية ركوب الدراجات.

3. التكامل الكهروضوئي + التخزين

بالنسبة للمباني التجارية المجهزة بالطاقة الشمسية الكهروضوئية، يمكن تخزين فائض توليد الطاقة الشمسية بدلاً من تصديره عندما يكون الطلب في الموقع منخفضًا. ويمكن بعد ذلك استخدام الطاقة المخزنة لاحقًا عندما ينخفض ​​توليد الطاقة الشمسية، مما يحسن الاستهلاك الذاتي للطاقة الشمسية ويقلل الاعتماد على شبكة الكهرباء.

4. الكهروضوئية + التخزين + شحن المركبات الكهربائية

يمكن أن يؤدي شحن المركبات الكهربائية إلى زيادة مفاجئة في الطلب على الطاقة في الموقع. يمكن أن تعمل خزانة ESS بقدرة 125 كيلووات كمخزن للطاقة للبنية التحتية للشحن، مما يساعد الشركات على إدارة أحمال الشحن وربما يقلل الحاجة إلى ترقيات اتصال الشبكة المكلفة، وفقًا للظروف الكهربائية للموقع.

5. إمدادات الطاقة في حالات الطوارئ

عند تكوينه لعملية النسخ الاحتياطي، يمكن للنظام توفير الطاقة للأحمال الحرجة المعينة أثناء انقطاع الشبكة. تعتمد مدة النسخ الاحتياطي المتوفرة على ملف تعريف التحميل وإعدادات الاحتياطي وتكوين أجهزة الكمبيوتر الشخصية والتصميم الكهربائي للموقع.

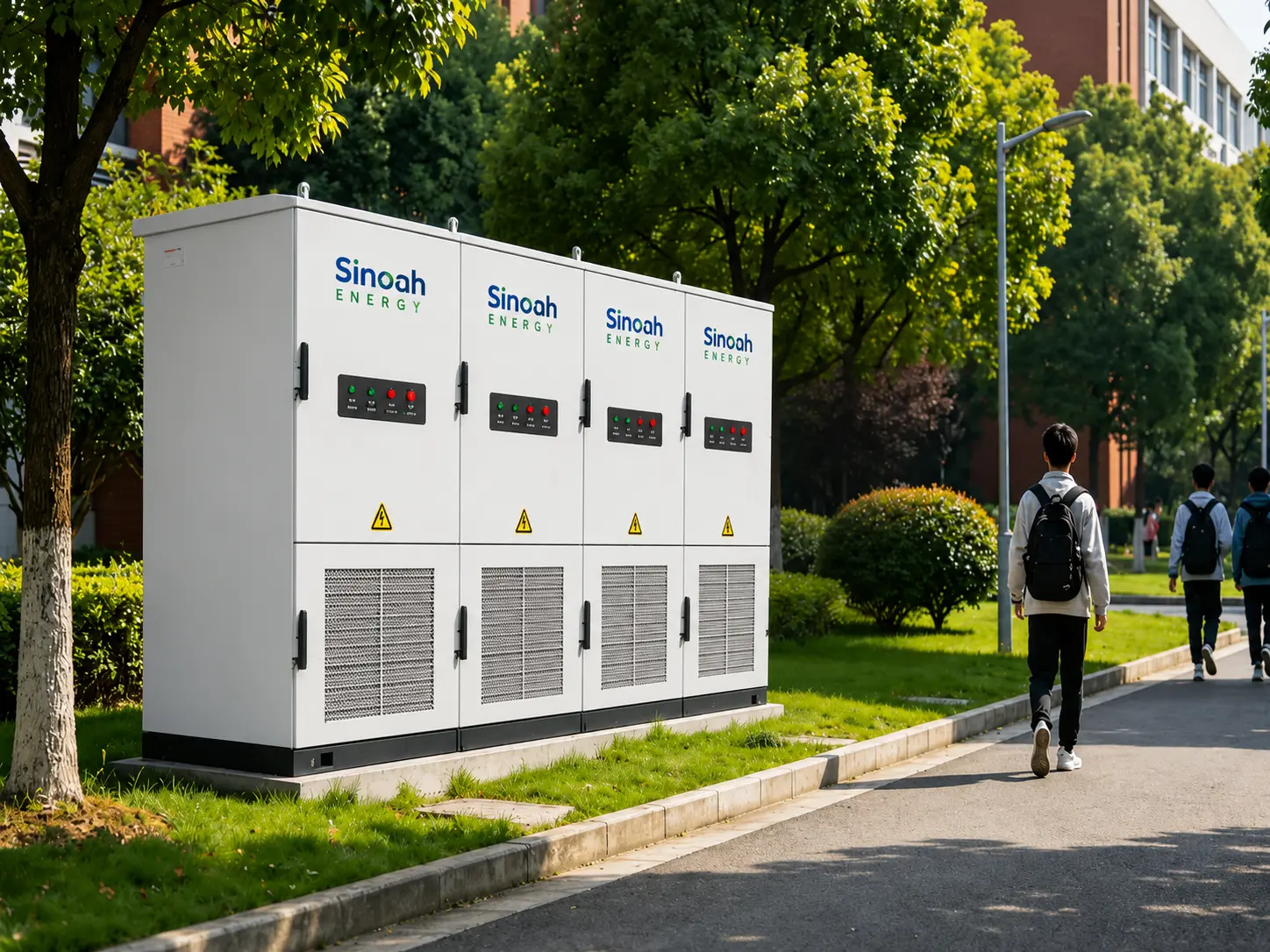

خزانة IP55 مدمجة للتركيب التجاري الخارجي

غالبًا ما تحتوي مشاريع تخزين الطاقة التجارية على مساحة داخلية محدودة، مما يجعل التركيب الخارجي أحد الاعتبارات المهمة. تبلغ أبعاد خزانة Sinoah Energy 1050×1350×2400 مم وتحتل مساحة 1.4 متر مربع تقريبًا.

يوفر غلاف IP55 الخاص به الحماية ضد دخول الغبار ونفثات المياه، بينما تدعم الحماية من التآكل C4 التثبيت في البيئات الصناعية والساحلية. تتوفر أيضًا الحماية من التآكل C5 عندما تتطلب بيئة المشروع ذلك.

يجب أن يوفر موقع التركيب أساسًا خرسانيًا مناسبًا، وتهوية كافية، وتصاريح السلامة، وإمكانية الوصول المناسبة للفحص والصيانة.

بطارية متعددة الطبقات وحماية من الحرائق

تعد السلامة أمرًا بالغ الأهمية عند نشر نظام بطارية الليثيوم بقدرة 261 كيلووات في الساعة في بيئة تجارية. تجمع شركة Sinoah Energy بين المراقبة على مستوى الخلية، وحماية BMS، والإدارة الحرارية، وإخماد الحرائق داخل الخزانة.

يراقب نظام إدارة المباني ظروف التشغيل ويوفر الحماية ضد الجهد الزائد، وانخفاض الجهد، والتيار الزائد، ودرجة الحرارة الزائدة، وظروف الدائرة القصيرة. تم دمج نظام إخماد الحرائق على مستوى PACK القائم على الهباء الجوي للاستجابة لأحداث الحريق المكتشفة على مستوى البطارية.

تم تصميم النظام وفقًا للمعايير الدولية ومتطلبات الاعتماد، بما في ذلك UN38.3 وIEC 62619 وIEC 63056 وIEC 62477-1 وIEC 61000-6-2/4 وUL 9540A. يتضمن توافق الشبكة المطبق تكوينات EN 50549 وG99 وVDE4105 وNRS097 وC10/11 وCEI0-21 وCEI0-16 وفقًا للسوق المستهدف ومتطلبات المشروع.

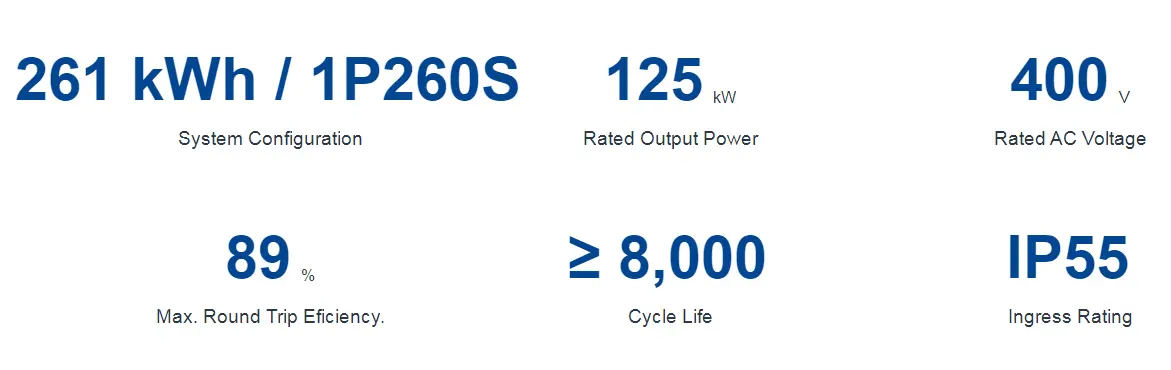

المواصفات الفنية

التطبيقات النموذجية لخزانة ESS بقدرة 125 كيلو وات / 261 كيلو وات في الساعة

1. مرافق التصنيع

يمكن للمصانع التي لديها آلات أو خطوط إنتاج أو ضواغط أو غيرها من المعدات عالية الطاقة استخدام النظام لتقليل ذروة الطلب وتحويل استهلاك الطاقة إلى فترات أقل تكلفة.

2. الفنادق والمباني التجارية

يمكن للفنادق والمكاتب ومرافق التسوق والمباني التجارية الأخرى الجمع بين تخزين البطاريات والطاقة الشمسية الكهروضوئية لتحسين الاستهلاك الذاتي وإدارة الطلب في أوقات الذروة والحفاظ على الأحمال الحرجة أثناء انقطاع الشبكة.

3. المستودعات والمراكز اللوجستية

يمكن للمستودعات استخدام الخزانة لإدارة الطلب على الكهرباء من الإضاءة والتدفئة والتهوية وتكييف الهواء والتبريد وأنظمة التشغيل الآلي ومعدات الشحن مع توفير الطاقة الاحتياطية للعمليات الأساسية.

4. مشاريع الطاقة الشمسية والتخزين التجارية

يقوم النظام بتخزين فائض توليد الطاقة الكهروضوئية خلال فترات انخفاض الطلب في الموقع ويطلق الطاقة المخزنة عندما ينخفض ​​إنتاج الطاقة الشمسية، مما يساعد الشركات على زيادة قيمة استثماراتها في الطاقة الشمسية.

5. البنية التحتية لشحن المركبات الكهربائية

يمكن لخزانة ESS توفير سعة طاقة إضافية لتطبيقات شحن المركبات الكهربائية التجارية عن طريق تخزين أحمال الشحن العالية مؤقتًا وتقليل تأثير طلب الشحن المتزامن على اتصال الشبكة.

مثال: إدارة الطاقة في الفنادق التجارية

قد يواجه فندق يضم 120 غرفة مزودًا بنظام طاقة شمسية كهروضوئية بقدرة 150 كيلووات، وبنية تحتية لشحن المركبات الكهربائية، واستهلاكًا سنويًا للكهرباء يبلغ حوالي 450,000 كيلووات في الساعة، ذروات كبيرة في الطلب أثناء تسجيل الوصول بعد الظهر والعمليات المسائية.

من خلال استراتيجية EMS مناسبة، يمكن لخزانة Sinoah Energy 125kW / 261kWh ESS التفريغ خلال فترات الطلب المرتفع في الموقع، وتخزين فائض الطاقة الشمسية، والشحن خلال فترات التعريفة المنخفضة التكلفة. تعتمد التوفيرات المحتملة على ملف الحمل الفعلي للفندق، وهيكل التعريفة، وتوليد الطاقة الشمسية، وجدول التشغيل، ورسوم الشبكة المحلية.

بالنسبة لهذا النوع من المشاريع، يمكن للنظام أن يعالج في الوقت نفسه إدارة ذروة الطلب، والاستهلاك الذاتي للطاقة الشمسية، وتحسين وقت الاستخدام، ومتطلبات الطاقة في حالات الطوارئ بدلاً من الاعتماد على استراتيجية واحدة لتوفير الطاقة.

الموثوقية على المدى الطويل والدعم الفني في المملكة المتحدة

تجمع شركة Sinoah Energy بين التصنيع المباشر من المصنع والدعم الفني في المملكة المتحدة لمشاريع تخزين الطاقة التجارية. يوفر النظام بقدرة 125 كيلووات / 261 كيلووات في الساعة عمرًا يزيد عن 8000 دورة وضمانًا للخلية لمدة 10 سنوات، مما يدعم تخطيط المشاريع على المدى الطويل.

كنظام متكامل، توفر الخزانة حلاً واحدًا منسقًا للبطارية، وPCS، وBMS، وEMS، والتبريد، وتوزيع الطاقة، ووظائف السلامة. يمكن لشركة Sinoah Energy أيضًا دعم التكوين الخاص بالمشروع، وتخطيط التثبيت، وتوسيع النظام، والمتطلبات الفنية للمواقع التجارية المختلفة.

تطبيق في العالم الحقيقي: فندق مكون من 120 غرفة يخفض تكاليف الطاقة بنسبة 30%

يحتوي فندق مكون من 120 غرفة في جنوب شرق المملكة المتحدة على نظام للطاقة الشمسية الكهروضوئية بقدرة 150 كيلووات، ومرافق شحن السيارات الكهربائية للضيوف، واستهلاك كهرباء سنوي يبلغ حوالي 450 ألف كيلووات في الساعة. يعمل الفندق بموجب تعريفة وقت الاستخدام، حيث تبلغ معدلات الكهرباء في الذروة 32 بنسًا / كيلووات في الساعة ومعدلات خارج أوقات الذروة تبلغ 11 بنسًا / كيلووات في الساعة.

قبل التثبيت، كان الطلب على الكهرباء في الفندق يصل بانتظام إلى حوالي 180 كيلووات أثناء تسجيل الوصول بعد الظهر، وتشغيل المطبخ، والخدمة المسائية. أدت فترات الذروة في الطلب إلى زيادة تكاليف الكهرباء، في حين تم تصدير جزء من توليد الطاقة الشمسية أثناء النهار في الفندق إلى الشبكة بمعدلات منخفضة نسبيًا.

بعد تركيب خزانة Sinoah Energy بقدرة 125 كيلو وات / 261 كيلو وات في الساعة المبردة بالسوائل ESS، تم تكوين نظام الإدارة البيئية المدمج لتحقيق أقصى قدر من الحلاقة، وتحسين الطاقة الشمسية، وإدارة الطاقة في وقت الاستخدام. أثناء ذروة الطلب في فترة ما بعد الظهر، يتم تفريغ البطارية لتقليل الطلب على الشبكة من حوالي 180 كيلووات إلى أقل من 125 كيلووات، مما يؤدي إلى تحقيق وفورات سنوية محتملة مرتبطة بالطلب تزيد عن 10,000 جنيه إسترليني.

وفي الوقت نفسه، يمكن تخزين فائض توليد الطاقة الشمسية الذي تم تصديره سابقًا في بطارية بقدرة 261 كيلووات في الساعة واستخدامه أثناء العمليات المسائية. في ظل ظروف التشغيل النموذجية، زاد الاستهلاك الذاتي للطاقة الشمسية من حوالي 50% إلى أكثر من 85%، مما أدى إلى توفير إضافي في الكهرباء.

يتم شحن النظام أيضًا خلال فترة الليل خارج أوقات الذروة بمعدل 11p/kWh تقريبًا ويتم تفريغه خلال فترات التكلفة الأعلى بحوالي 32p/kWh. أدى فرق السعر البالغ 21 بنسًا/كيلووات في الساعة إلى خلق فرصة إضافية لمراجحة التعريفة، مع مراعاة كفاءة البطارية واستراتيجية التشغيل الفعلية للموقع.

بناءً على هذه الافتراضات التشغيلية، يمكن للفندق تحقيق إجمالي وفورات سنوية في الطاقة تزيد عن 25000 جنيه إسترليني، مع اكتساب قدرة الطاقة الاحتياطية والاستخدام الأفضل لنظام الطاقة الشمسية الكهروضوئية. مع عمر دورة يزيد عن 8000 سنة وضمان خلية لمدة 10 سنوات، يوفر نظام Sinoah Energy حلاً طويل الأمد لتقليل تكاليف الطاقة وتحسين مرونة الطاقة.

الأسئلة الشائعة

1. ما مدى قدرة نظام ESS بقدرة 125 كيلووات / 261 كيلووات في الساعة على توفير الأعمال؟

تعتمد التوفيرات المحتملة على تعريفات الكهرباء، ورسوم ذروة الطلب، وأنماط الحمل اليومي، وتوليد الطاقة الشمسية، واستراتيجية تشغيل البطارية، واللوائح المحلية. بالنسبة للمواقع التجارية المناسبة، يمكن أن يؤدي خفض الذروة، ومراجحة التعريفات، وزيادة الاستهلاك الذاتي للطاقة الشمسية إلى تحقيق وفورات سنوية كبيرة. يجب إكمال تحليل الحمل والتعرفة الخاص بالموقع قبل حساب فترة الاسترداد المتوقعة.

2. ما هي مساحة التثبيت التي يتطلبها النظام؟

تبلغ أبعاد الخزانة 1050 × 1350 × 2400 مم وتحتل حوالي 1.4 متر مربع من المساحة. يجب توفير أساس خرساني مناسب ومساحة كافية للتوصيلات الكهربائية ومتطلبات السلامة والفحص والصيانة.

3. ما الفرق بين التبريد السائل والتبريد الهوائي؟

تستخدم حزم البطاريات التبريد السائل للحفاظ على اختلافات درجة حرارة الخلية في حدود 3 درجات مئوية، مما يحسن توحيد درجة الحرارة ويساعد على تقليل الإجهاد الحراري. يتم أيضًا استخدام تبريد الهواء القسري لأجهزة الكمبيوتر والمكونات الأخرى. يوفر تصميم الإدارة الحرارية الهجين هذا تحكمًا أكثر دقة في درجة حرارة البطارية مقارنة بنظام تبريد البطارية بالهواء فقط.

4. ما هي المدة التي يمكن أن توفر فيها بطارية 261 كيلو وات في الساعة طاقة احتياطية؟

تعتمد مدة النسخ الاحتياطي على الحمل المتصل الفعلي. عند الحمل المستمر بقدرة 125 كيلووات، تمثل 261 كيلووات في الساعة ما يقرب من ساعتين من طاقة البطارية النظرية قبل حساب خسائر التحويل واحتياطيات التشغيل وحدود النظام. يمكن أن توفر الأحمال المنخفضة فترات نسخ احتياطي أطول.

5. هل يمكن لنظام 125 كيلو واط / 261 كيلو واط ساعة العمل مع الطاقة الشمسية الكهروضوئية؟

نعم. يمكن لنظام الإدارة البيئية المتكامل تنسيق توليد الطاقة الكهروضوئية وشحن البطارية وتفريغها. يمكن تخزين الطاقة الشمسية الفائضة لاستخدامها لاحقًا، مما يساعد على زيادة استهلاك الطاقة الشمسية في الموقع وتقليل مشتريات الكهرباء من الشبكة.

6. هل يمكن للنظام دعم شحن السيارة الكهربائية؟

نعم. يمكن دمج خزانة ESS مع البنية التحتية لشحن المركبات الكهربائية التجارية. ومن خلال توفير طاقة إضافية أثناء الطلب المرتفع على الشحن، يمكن أن يساعد في إدارة أحمال الذروة في الموقع وتقليل الضغط على اتصال الشبكة الحالي.

7. هل الخزانة مناسبة للتركيب الخارجي؟

نعم. تحتوي الخزانة على غلاف بتصنيف IP55 وحماية من التآكل C4، مما يجعلها مناسبة للتركيبات التجارية الخارجية المناسبة. يجب تقييم ظروف الموقع، وتصميم الأساس، والتراخيص، ومتطلبات السلامة من الحرائق، واللوائح المحلية قبل التثبيت.
